Glassklar restaurant i Bergen

| Av Christer Davanger | Tips redaksjonen om en historie

Bærende glasskonstruksjon brukt for første gang i et mindre bygg.

Et restauranthus i Bergen har fått et unikt tilbygg ut mot byen. Glassbruken skaper transparens og åpenhet – og gjennom det en glidende overgang mellom det ytre byrommet og restaurantene på innsiden. Det unike er likevel ikke bruken av glass i seg selv, men selve konstruksjonen, skriver Glass og Fasadeforeningen i en pressemelding skrevet av Otto von Münchow.

Les også: Trygghetsruter kan ikke monteres av hvem som helst

En bærende glasskonstruksjon representerer noe nytt i Norge. Denne type konstruksjoner er kjent fra monumentale bygg særlig i utlandet, men for første gang er det blitt brukt i et mindre bygg i Norge.

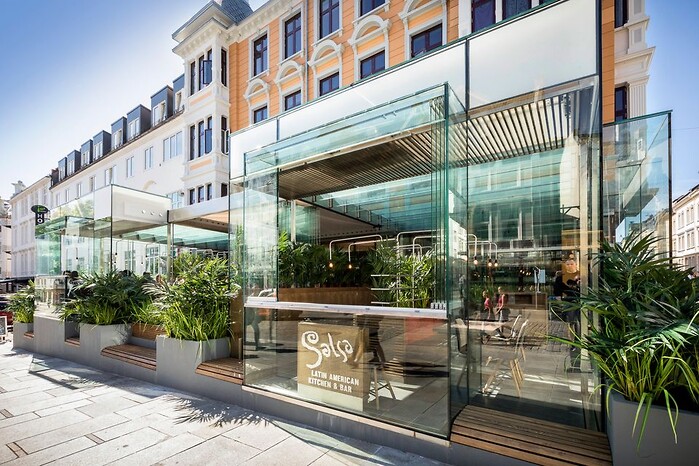

Tilbygget som er oppført for restauranthuset i Vestre Torggate i Bergen, er nesten utelukkende bygget med glass som materiale. Det gir gjestene en følelse av å sitte på gaten, men samtidig fullstendig beskyttet mot vær og vind.

Foreløpig er det den nordlige bygården som har fått oppført glasstilbygget. Der deler restaurantene Sumo, Starbucks og Salsa den nye «hagen».

Bærende glass

Les også: Etterlyser priskandidater

Nils Johan Mannsåker, sivilarkitekt og daglig leder i Fortunen arkitektur, innrømmer at det var mye frem og tilbake med kommunen før prosjektet ble godkjent. Men, som han sier; det er ofte gjennom motstand at det smarte blir født. Det endelige designet er nå godkjent for hele kvartalet.

– Vi undersøkte ulike konstruksjons- og materialsammensetninger før vi kom på sporet av det rene glassbygget der glasset i seg selv bærer hele konstruksjonen, skriver Mannsåker i pressemeldingen.

Hovedtanken bak designet er at dette skal ha en funksjon som vil være åpen langt ut på kvelden. Mannsåker poengterer at åpenhet er med til å symbolisere trygghet på gatenivå. Åpenheten signaliserer at byggene ikke stenger.

– Det var et sterkt ønske fra byggherren om å bygge noe unikt, blant annet ut fra et ønske om å øke byggets attraktivitet, fortsetter Mannsåker.

Les også: Vil ha mye glass og aluminium i nytt regjeringskvartal

I utformingen av tilbygget har arkitekten villet lage et uttrykk som ikke blander seg med den eksisterende arkitekturen fra 1890-tallet. Istedenfor har målet nettopp vært å skape en separat forhage som har et aktivt forhold til gaten. Løsningen skulle fremme positivt liv og den før nevnte trygghetsfølelsen.

Null toleranseavvik

– Selv om utgangspunktet var at glasset skulle bære hele konstruksjonen, måtte det gjøres noen justeringer. Takkonstruksjonen ble for tung til at glasset kunne ta hele vekten, forteller fasadeentreprenør Harald Goksøyr i Fasader og Glass AS.

Dette ble løst ved å avstive konstruksjonen med 70x70 søyler i rustfritt stål som hovedbjelkene er hengt opp i. Til dette er det benyttet tre punktfester. Uten stålsøylene ville det ha vært nødvendig med ni punktfester.

Les også: Nytt om navn

– Byggherren var i utgangspunktet skeptisk til stålsøylene, men i det ferdige bygget er de ikke synlige. Hver paviljong har glass som bærende element. Det som også er spesielt med det nye tilbygget i Vestre Torggate er dimensjonene på glassbjelkene som er nærmere 5 meter lange og 30 centimeter høye. Taket består av til sammen tre glass som hver især veier 500 kg. I tillegg er det dimensjonert for 250 kg snølast. Bare sideglassene i karnappene har mekaniske fester. Alle annet glass er limt.

– Det er glasset som holder huset sammen, understreker Harald Goksøyr.

Hele glasskonstruksjonen er satt sammen av enten 8, 10 eller 12 millimeter herdede glass, som er laminert sammen. Tykkelsen varierer til de ulike bruksområdene. Det er brukt stiv lamineringsfolie av typen SentryGlas til laminering av glassene. Dette sikrer at glassene får bærende egenskaper og holdes på plass i konstruksjonen, selv om et glasslag granulerer.  Glassene er produsert og levert av Modum Glassindustri AS.

– Dette prosjektet har vært lærerikt og til tider spennende. Store og tunge formater, trippel laminater i kombinasjon med null toleranse til avvik, har i sum gjort prosessen kompleks og utfordrende. Vi har presset maskinkapasiteter til yttergrensen, og har blant annet måttet utvikle en egen lamineringsteknikk, basert på kombinert trykk og vakuum for å få dette i havn, sier daglig leder Henning Austad ved Modum Glassindustri AS

Les også: – Holder ikke mål

Lim

Thim Pettersson, leder for forretningsutvikling i Sika Europa med Norden og Baltikum som ansvarsområde, understreker at dette prosjektet er ganske avansert med bærende bjelker av glass, takglass, fasadeglass, karnapper og skyveglass.

Sika har levert lim til glassene. Det er benyttet Sikasil SG 500, som er en 2-komponent silikonbasert lim. Dette limet er laget med stivere og sterkere silikon og er beregnet for bærende fuger.

– De grunnleggende beregningene som kreves for å lime sammen en fasade, bygger på vindbelastningen på stedet, samt størrelsen på glasset. Når det ikke finnes noe mekanisk støtte under glasset for å bære egenvekten, må også glasstykkelsen oppgis slik at fugen kan dimensjoneres som en funksjon av egenvekten, forteller Pettersson.

Fakta Prosjekt: Restaurantbygg i glass
Byggeår/ferdigstillelse: 2017/2018
Adresse: Vestre Torggate 3, Bergen
Type bygg: Selvbærende glassbygg
Byggherre: Simonnæs Holding AS
Arkitekt: Fortunen arkitektur AS v/ Nils Johan Mannsåker
RIB: Larsen og Solheim
Rådgiver glass: Modum Glassindustri, ACC v/ Jardar Nordeng og Prasanth Parameswaran
Rådgiver lim: Sika Norge AS v/Øyvind Gismervik
Hovedentreprenør: Obas Vest AS
Glassleverandør: Modum Glassindustri
Glassmester: Fasader og Glass AS v/Harald Goksøyr
Stålarbeider: Stokke Stål AS og Jensen Metallindustri AS
Grunn og betong: Brdr. Ulveseth AS
Kilde: Glass og Fasadeforeningen
